Пристройка навеса к дому отличное  решение для защиты необходимого участка фасада от воздействия на него природных осадков, что в свою очередь позволит комфортно передвигаться хозяевам по данному накрытому участку. Планируя строительство навеса, как правило мы задаем себе вопрос, а из какого материала это лучше сделать, да так чтобы и финансовые затраты были минимальными.

Монтаж профнастила

Самым доступным и распространенным материалом для сооружения каркаса под навес, это деревянный брус. Из кровельного материала, это конечно профнастил. Замечу что эксплуатационные качества данных стройматериалов при правильном монтаже достаточно надежные и длительные, хоть и цена на них минимальная.

В этой статье мы расскажем об одном из вариантов строительства навеса с использованием деревянного бруса сечением 5х5 см. и кровельного профилированного листа. Длинна пристраиваемого навеса 9 метров ширина выноса 1 метр. Под эти размеры приобретаем материалы, листы профнастила  1х1.18 м. 8 штук, деревянные брусья 5х5 см. 28 погонных метров, это 14 брусьев по 2 м.п.



Так как конструкция каркаса будет без дополнительных поддерживающих стоек, а только крепиться к деревянной карнизной коробки дома, при разбивке 9 метров длинны шаг крепления стропильных ног составил не более 65 см. Отсюда и количество брусьев 14. Нанеся отметки расположения опорных подстропильных ног на чердачную коробку, определяем уровень наклона навешиваемой кровли. Здесь необходимо учитывать следующие детали, высота от отмостки до коробки, длинна выноса существующей кровли шифера за коробку ну и ширина, на которую будет выступать весь навес.

Также следует учесть толщину обрешеточной рейки укладываемой на стропила.

Профнастил кровельный

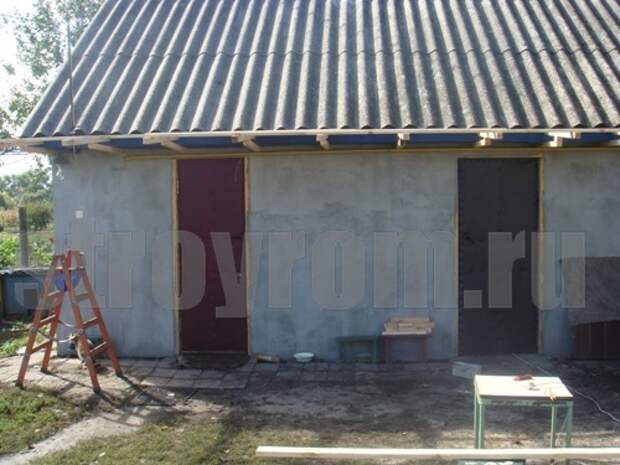

Длинна листа профнастила 1 м., ширина отлива 10 см. соответственно длинна стропильного бруса 95 см. Остается определить длину подстропильной опоры, для этого устанавливаем стропило по отметкам уклона и измеряем расстояние от стены до точки упора в стропило, в нашем случаи это 85 см. Зная все размеры нарезаем брусья на заготовки. Монтаж начинаем с прикручивания опорных подстропильных ног по меткам, по всей длине коробки, для этого используем саморезы по дереву размером 100 мм. Отметим сразу, весь каркас скручивался само-нарезными шурупами по дереву размерами 50, 75, 100 и 120 мм. На этом этапе необходимо обратить внимание на состояние и качество крепежа всей карнизной коробки, по необходимости дополнительно прикрутить и закрепить.

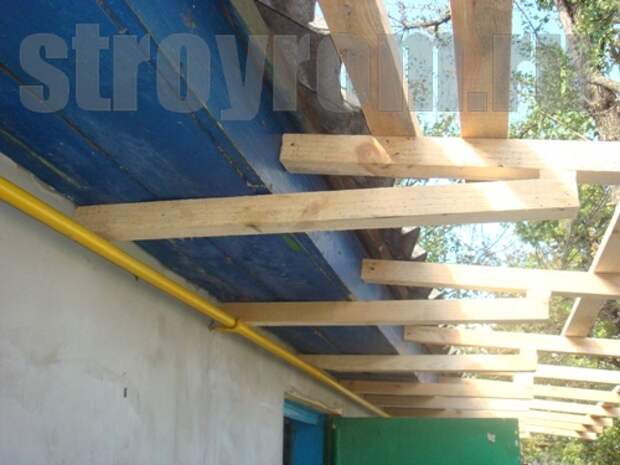

Следующий этап установка стропильных ног, для начала выставляем угол уклона  и закрепляем стропила с обоих концов коробки. Натягиваем капроновый шнур между ними в верхних и нижних точках уклона. Таким образов получаем две ровные горизонтальные линии, по которым, поочередно выставив, прикручиваем стропила.

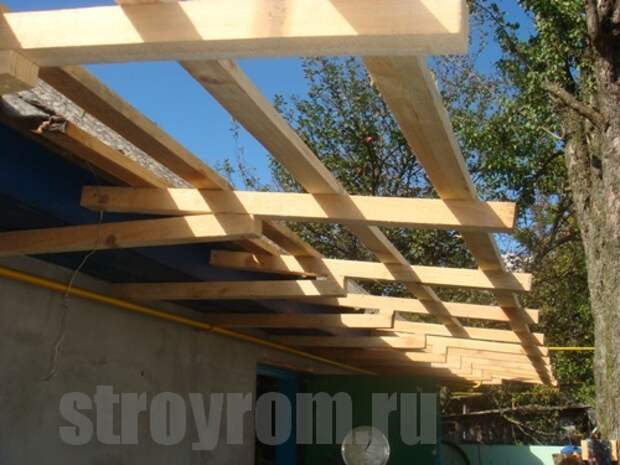

Закрепив все стропила, на них укладывается обрешетка, для длинны профнастила в 1 метр достаточно двух рядов рейки. Один прикручиваем максимально возле шифера, второй отступив от края стропила 12-15 см.

Перед укладкой профнастила весь деревянный каркас необходимо обработать защитным слоем, мы использовали алкидную эмаль для дерева. После высыхания укладываем кровельный профнастил.

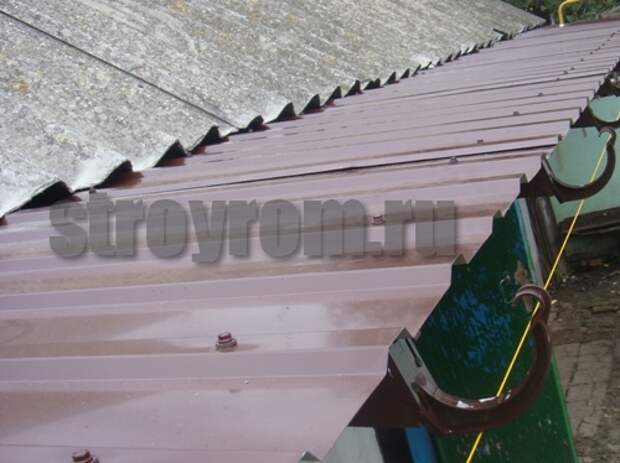

Листы прикручиваем специальными кровельными саморезами по дереву с шагом через волну. При укладке каждого последующего листа не забывайте плотно прижимать его торец к карнизной коробки. Отметим, что шифер уложен не очень ровно как хотелось бы, поэтому отдельные места шиферных волн пришлось не значительно подрезать болгаркой с алмазным диском.

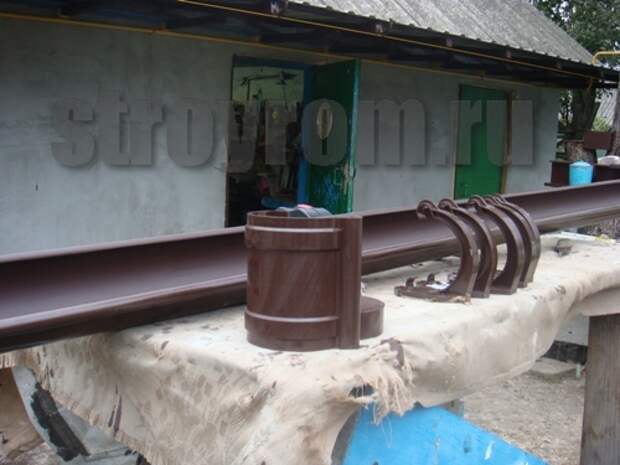

Для слива воды была выбрана пластиковая система, в целях экономии можно применить оцинкованные отливы.

Обратите внимание на срез стропильного торца. Эго необходимо делать после монтажа обрешетки перед покраской. Так как существуем множество фирм производителей пластиковых отливов, форма и способ их крепления у каждой свой. Поэтому нужно уложить лист профнастила на обрешетку, выставить его в необходимом положении и приложить крепление, к стропилу выбирая оптимальный угол. Затем при помощи угольника и линейки переносим размер среза на все последующие стропила.

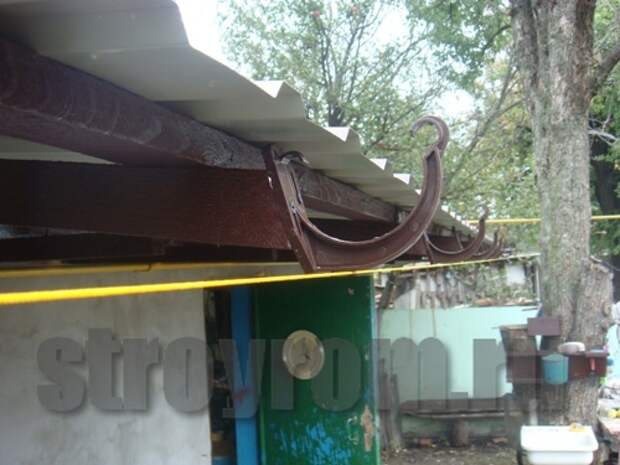

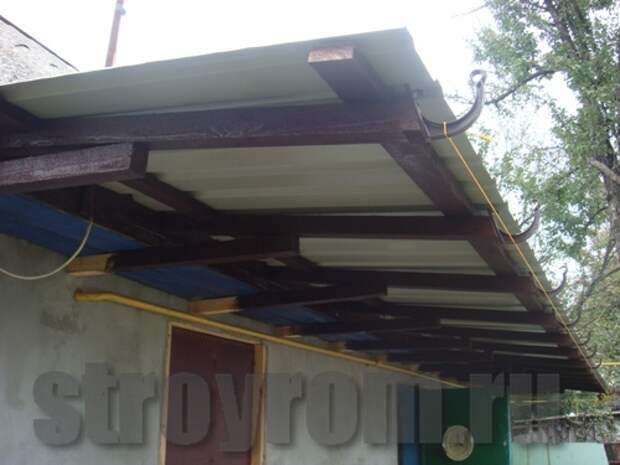

Со стороны заглушки отлива крепим держатель в максимально высшей точке, а со стороны вывода воды в минимальной. Натягиваем между ними капроновый шнур, так как длинна большая и шнур может провиснуть в середине прикручиваем еще один крепеж, придерживаясь уровня уклона. Подвязав к нему шнур, все следующие крепежи прикручиваем по лилии шнура.

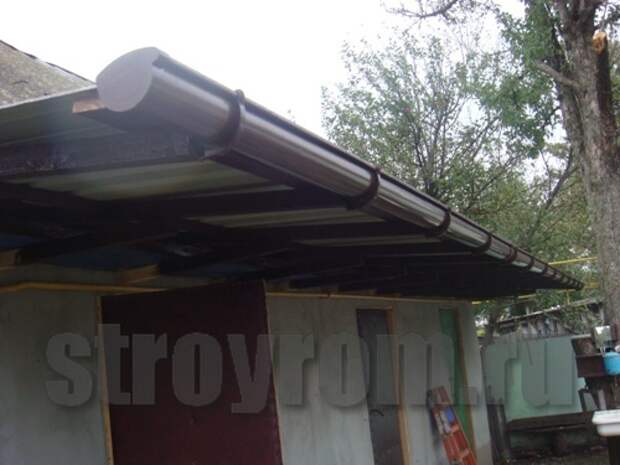

Собираем и устанавливаем систему отвода воды.

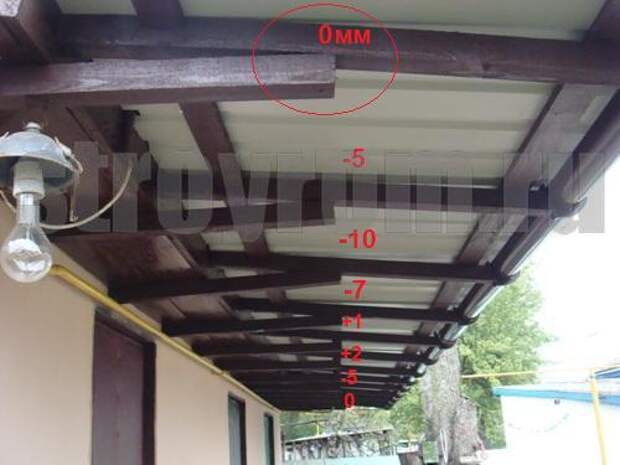

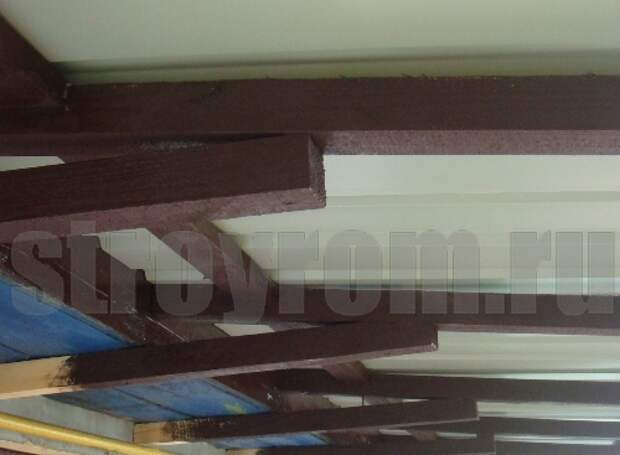

Еще хотелось бы отметить проблемный этап в стыковке опорной ноги со стропилом. Карнизный короб оказался просевшим на центральном отрезке, то есть, нет ровной горизонтальной линии. К тому же нижняя плоскость коробки тоже имеет большие перепады в плоскости уровня. Как видно на фото проблема решалась регулировкой снятия или добавления высоты в точке стыковки опоры со стропильной ногой.

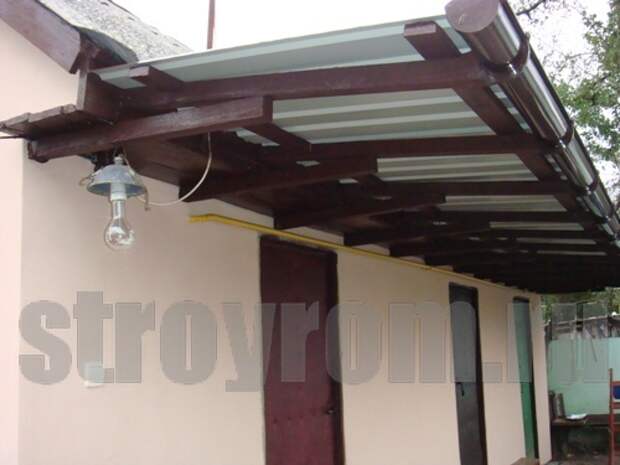

А, в общем, получился хороший, прочный и привлекательный навес из профнастила.
